颠覆传统 革新力作

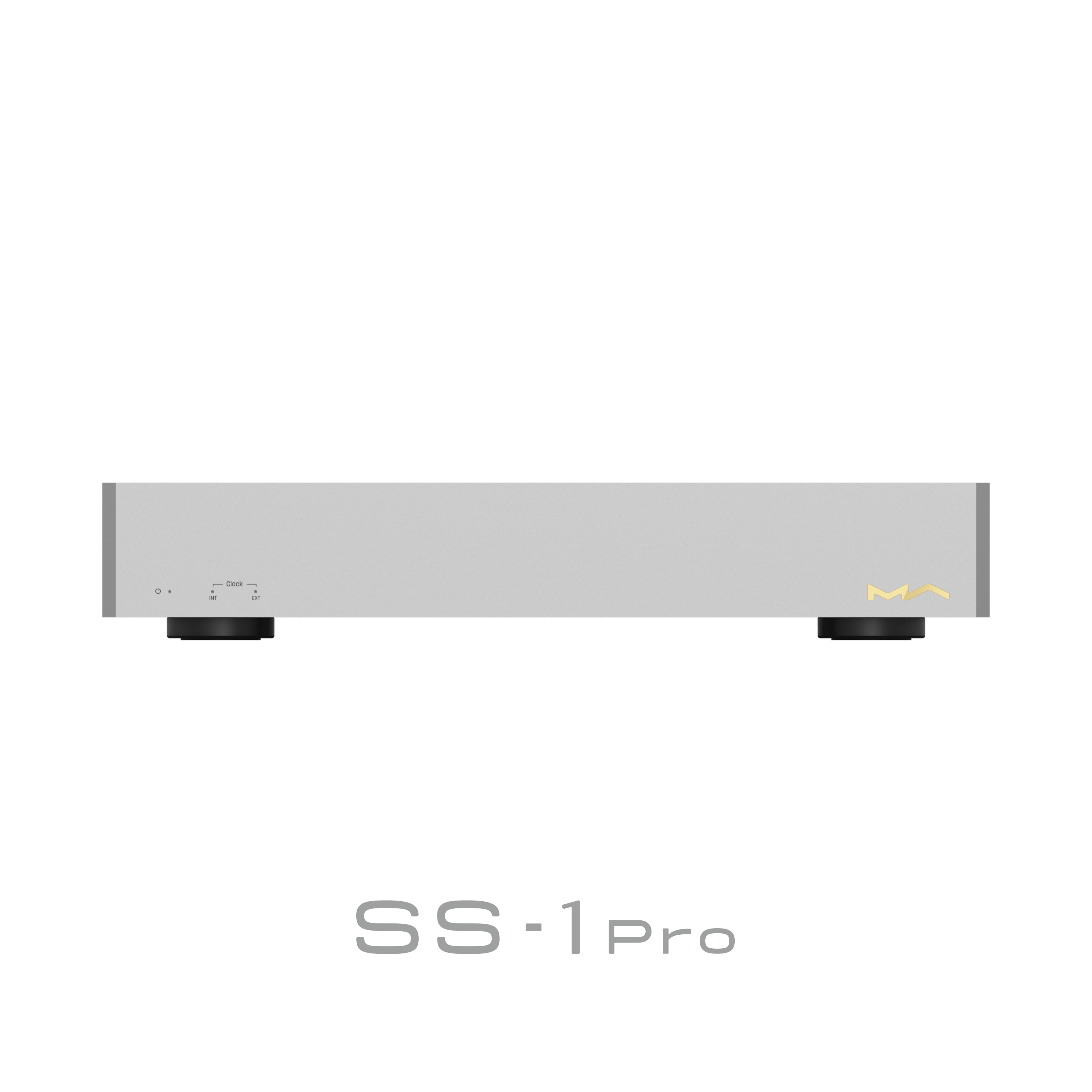

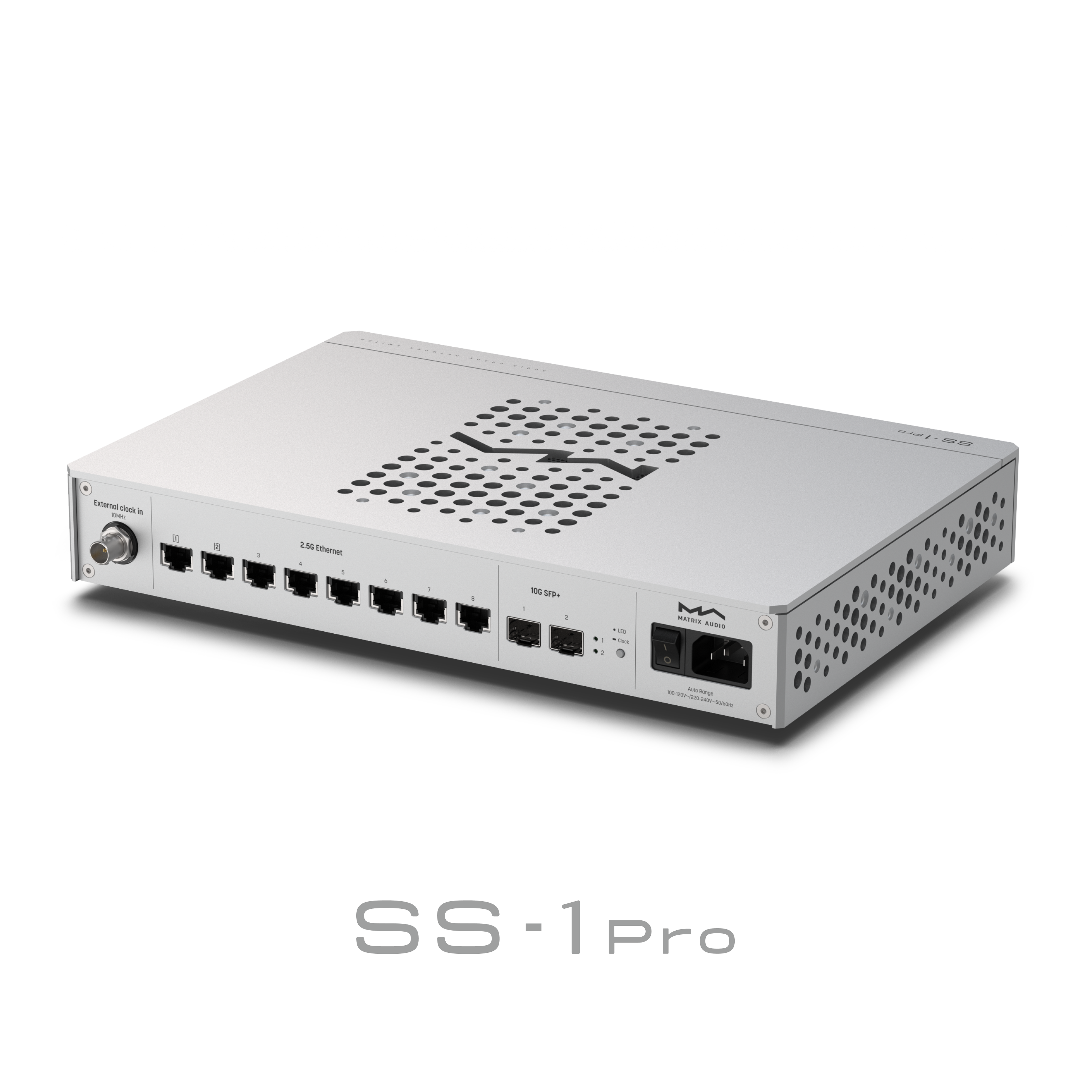

SS-1 Pro/SS-1是矩声专为Hi-Fi 网络高清音频和流媒体应用场景打造的音频级网络交换机产品,与传统网络交换机最大的不同是此产品针对于Hi-Fi 的需求进行了专业化的设计,在电源系统、时钟系统、散热方式和零部件的选用进行了全面的提升,只为确保网络高清音频的无损传输。
高速传输 更稳更优
我们研发基于更高速度的音频级交换机产品是从数字电路设计的观点出发,可以支持更高速的信号传输的系统必然具有更高的稳定性上限,这也就意味着高速设备的时间误差相对于低速设备也是更低的,所以高速设备在低速传输是相对于低速设备在低速传输时具有更加优异的性能。

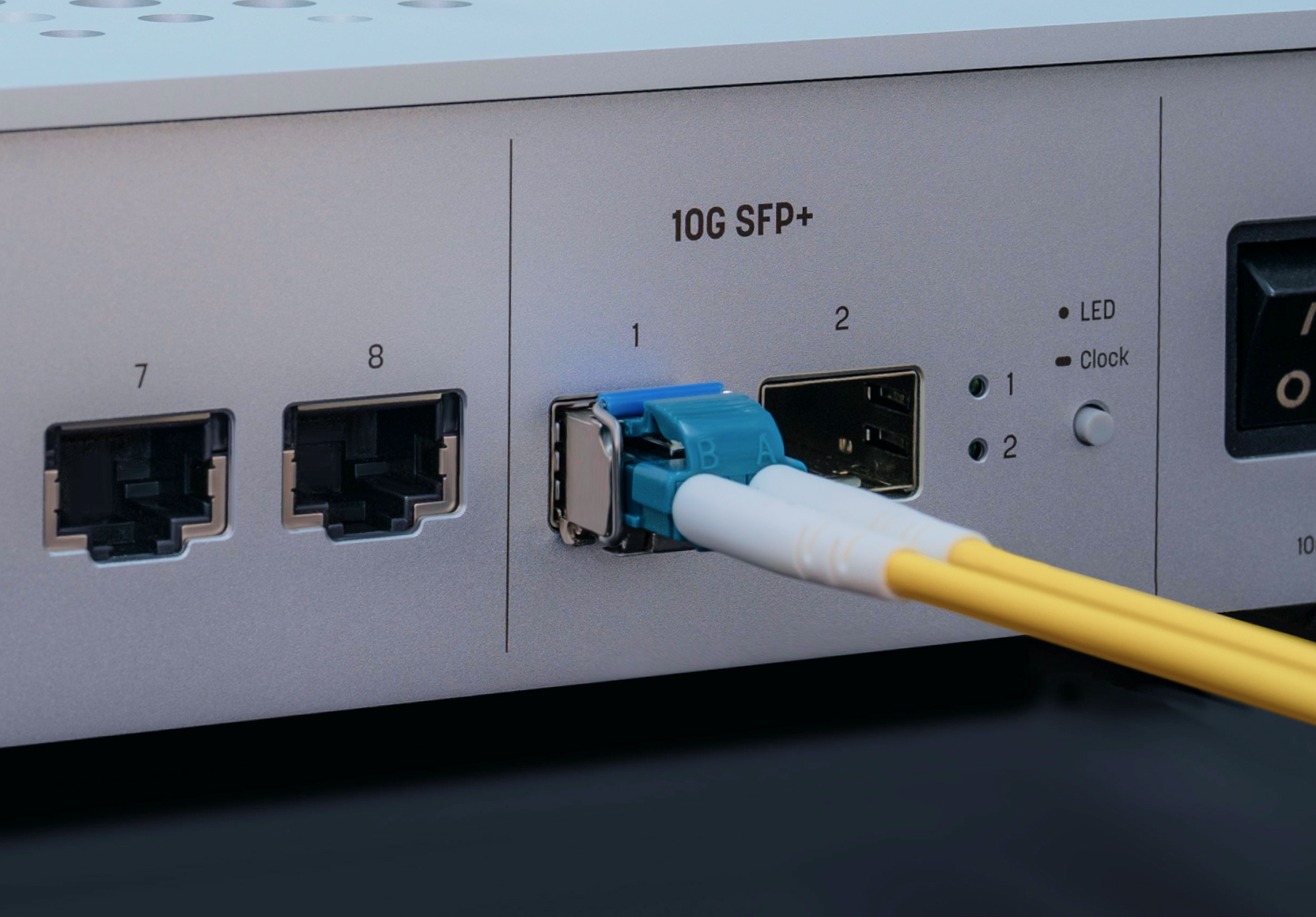

双万兆光隔离接口
2个高达10Gbps 的SFP/SFP+模块接口,可根据您的使用需求更换不同的光口模块或电口模块,方便您同时连接上级网络设备和数字音频播放器,将网络设备与音频设备通过光纤进行完全的电气隔离,避免来自网络设备的高频噪声干扰通过地线传入音频设备。

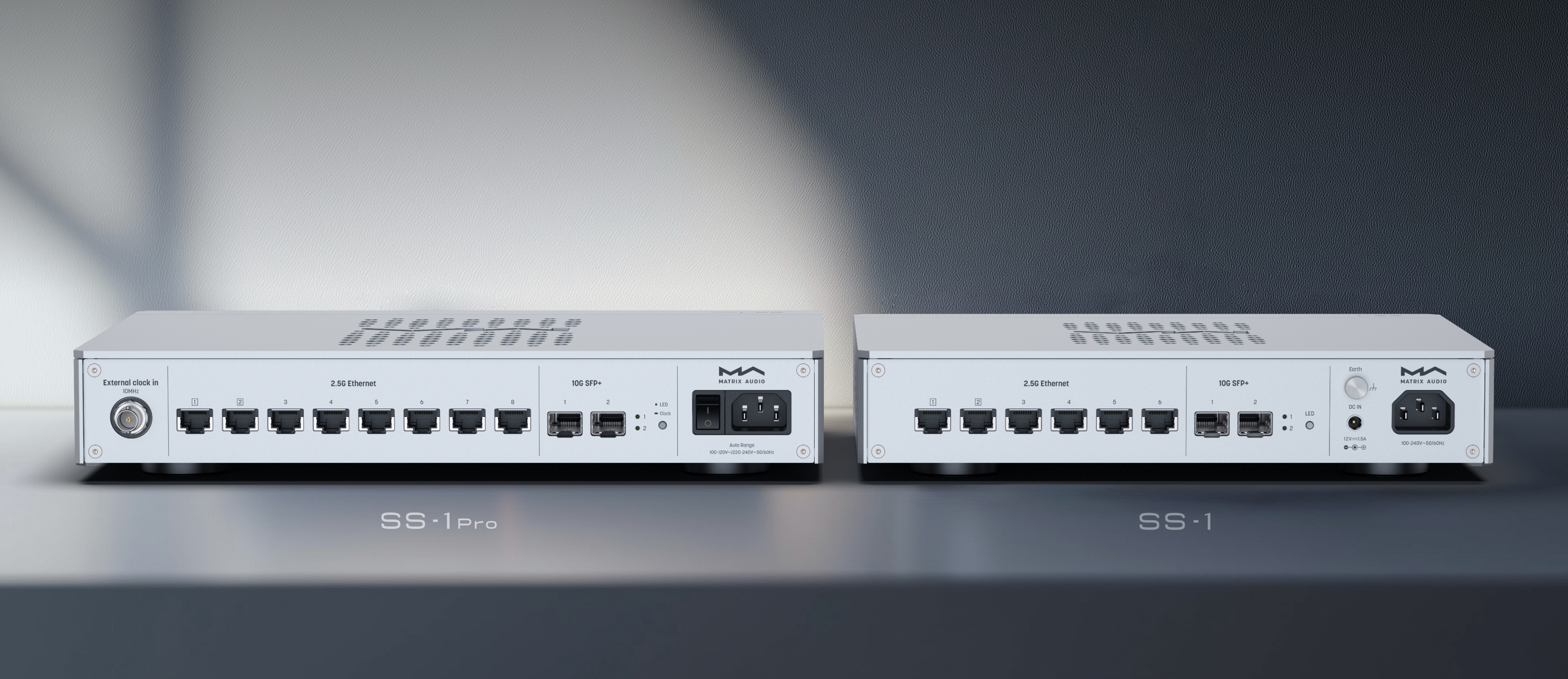

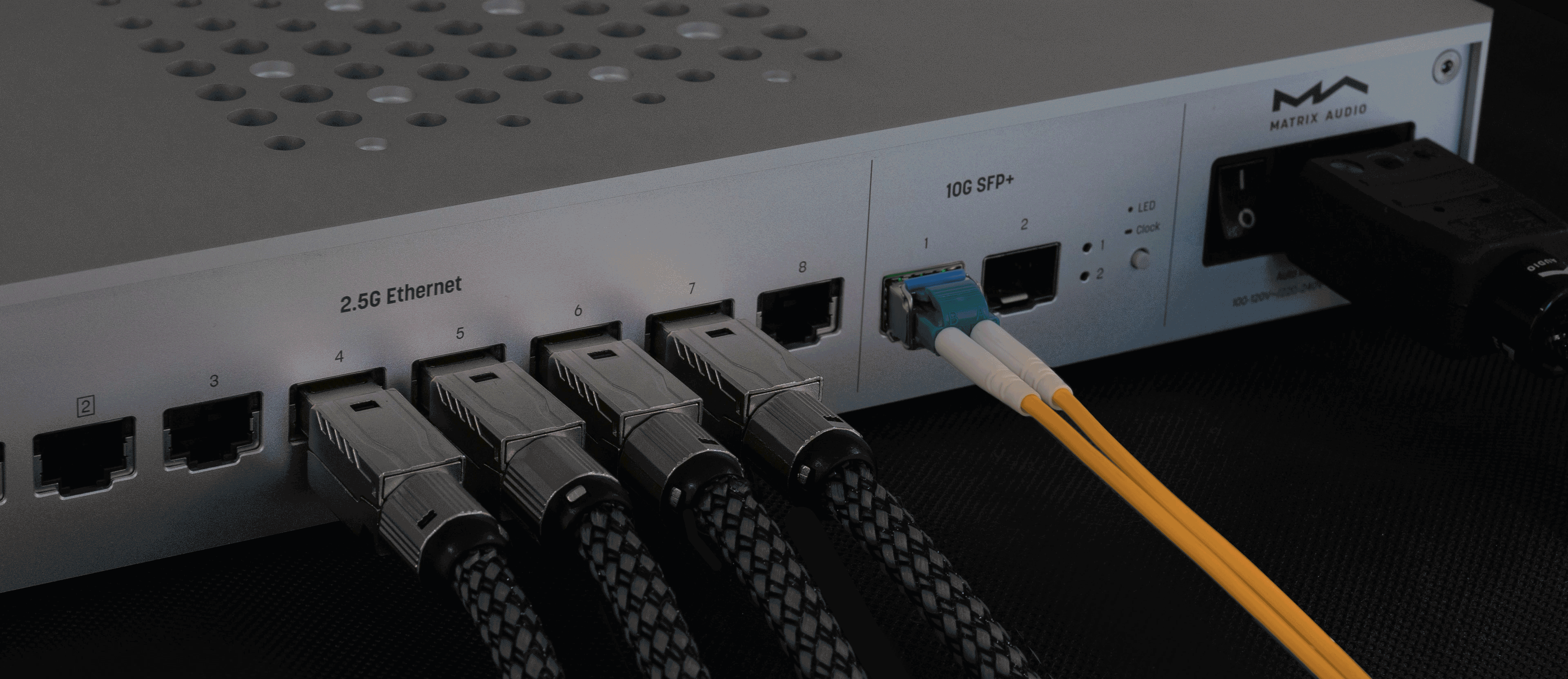

多网口抗干扰 缔造纯净原声

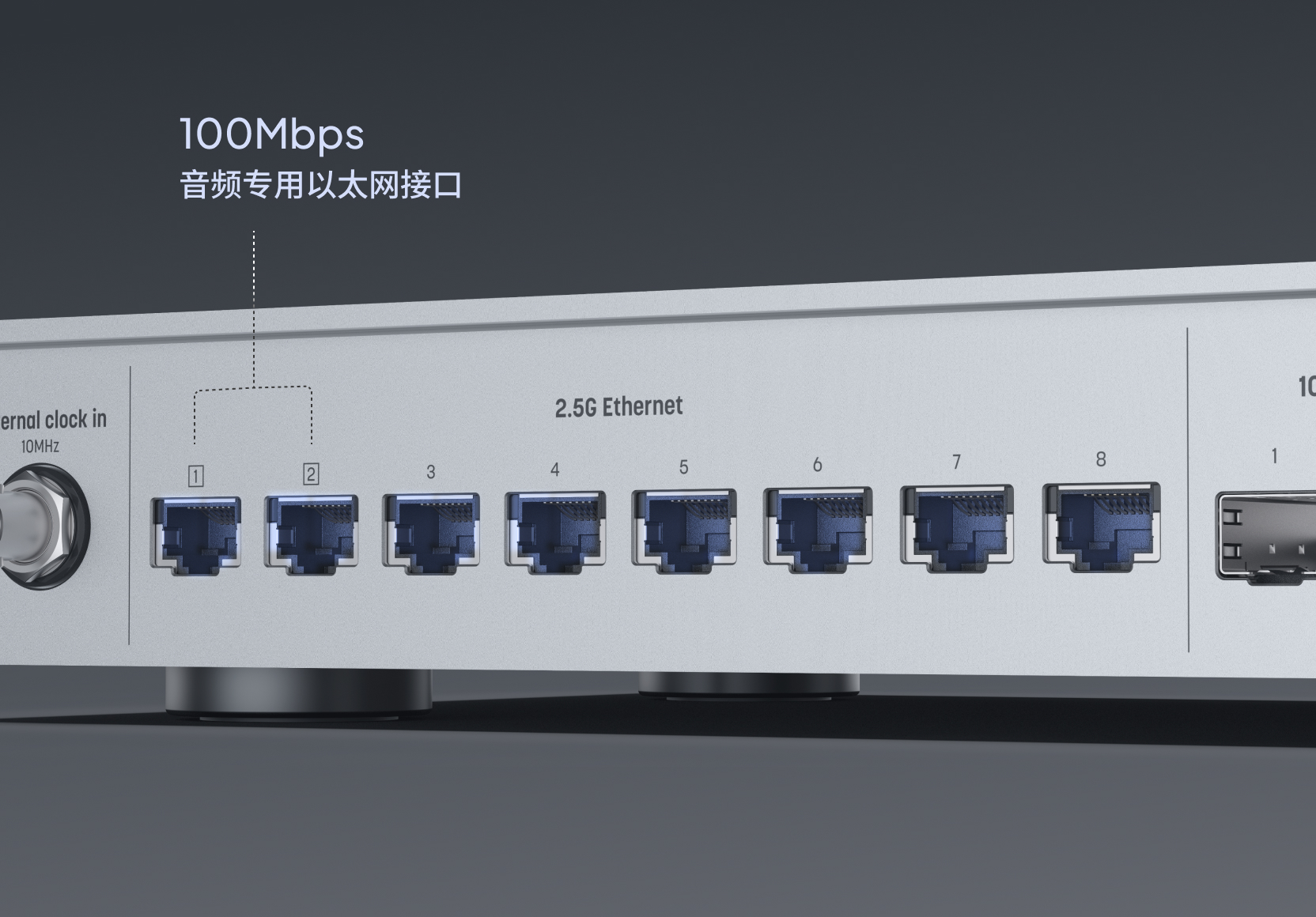

SS-1 Pro/SS-1 不但具有多个最高2.5Gbps的以太网接口,还具有2个100Mbps的低速以太网接口,可使用此接口降低音频设备的网络传输速度,降低传输可能出现的误码率。使用独立以太网插座设计,加宽的以太网插座间距,避免了使用发烧线材时插头拥挤的状况,同时选用万兆级的独立以太网变压器和全屏蔽以太网插座,每个以太网接口的信号变压器都被独立的屏蔽壳隔离,提高了以太网接口之间抵抗射频辐射干扰的能力。

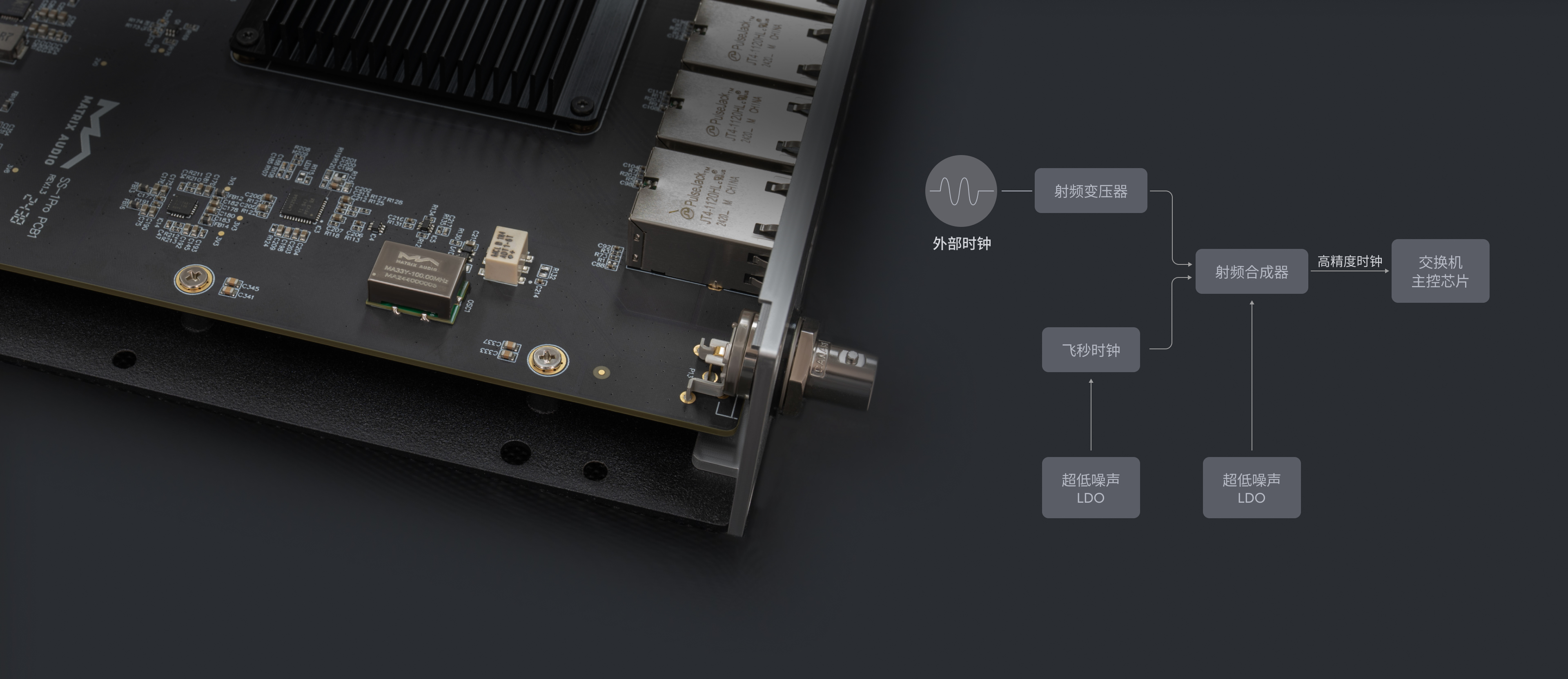

创新时钟设计 品质超群
时钟系统是数字电路的重中之重,交换机产品也不例外,他可以简单看作是多个高速切换的开关,每次切换都需要分毫不差。SS-1 Pro 内部拥有由飞秒时钟和高精度超低相位噪声的射频合成器构成的时钟系统,具有两种时钟模式,内部时钟模式时,内部的飞秒时钟为射频合成器提供基准,输出高稳定度低相位噪声的专用时钟供给主控芯片;外部时钟模式时,外部输入的10MHz时钟作为射频合成器的参考基准,输出高稳定度低相位噪声的并且与输入时钟相位同步的专用时钟给主控芯片。SS-1 即使简化了时钟系统设计,虽未采用射频合成器但仍配备了一颗超低相位噪声的高精度飞秒时钟作为主控的基准时钟,依然品质超群。
可开关指示灯 随心调控
通过后面板的设置按键可关闭网口上的LED状态指示灯,避免夜间或暗光环境下听音时LED光线的影响,使您的听音氛围不被打扰。

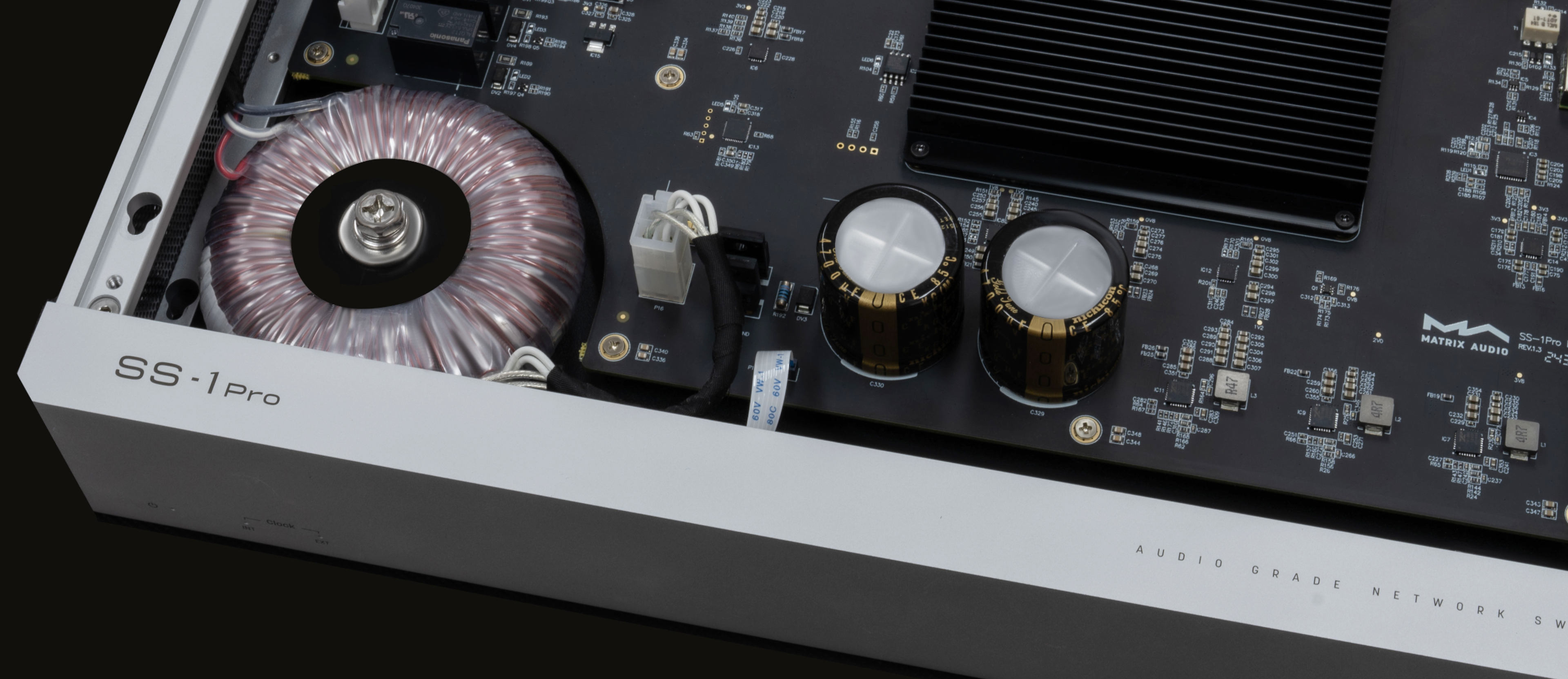

线性电源 无噪散热

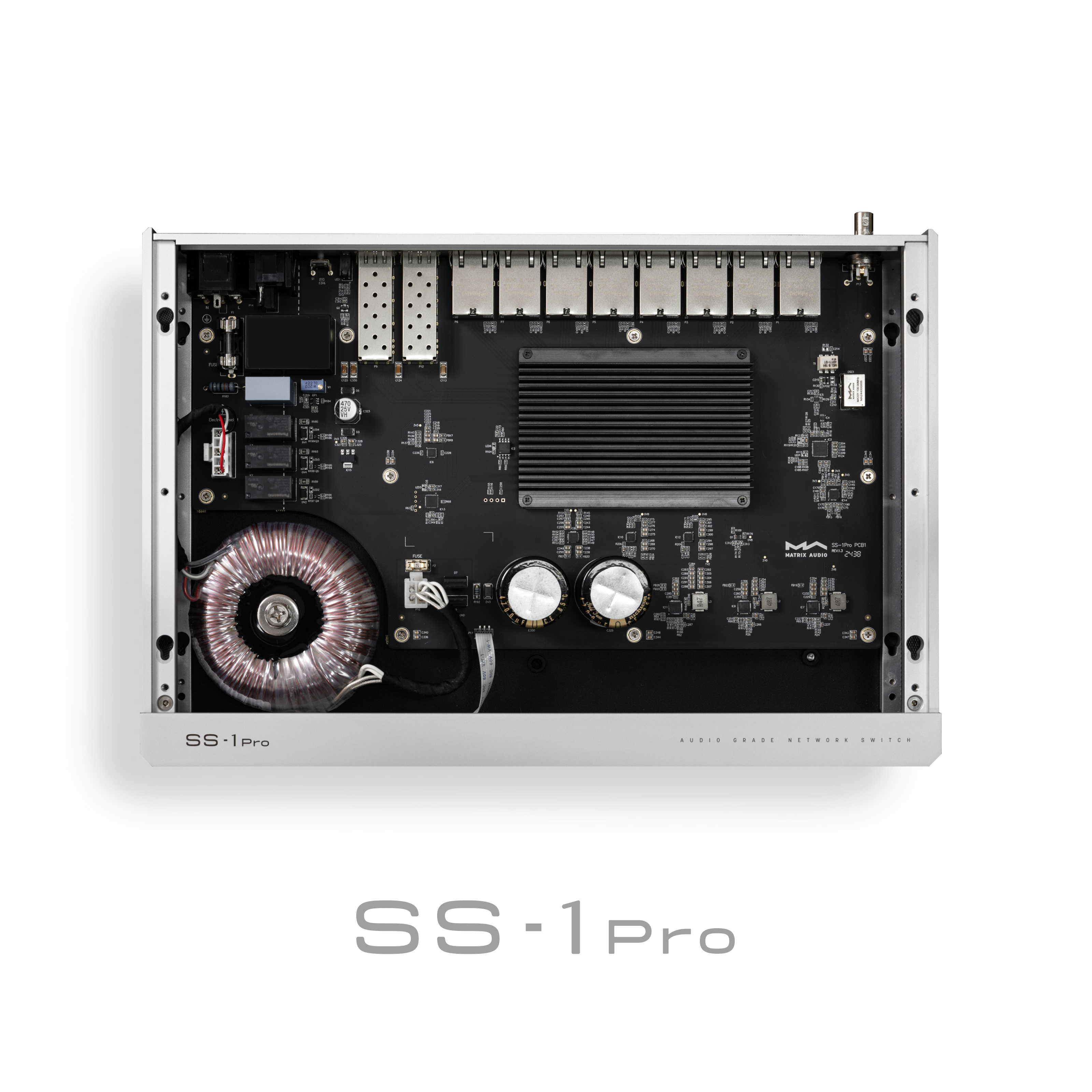

SS-1 Pro 采用了订制的O形变压器配合高速肖特基二极管和总容量接近一万微法音频级滤波电容组成一级电源,多达6路的超低噪音LDO全线性电源为时钟系统和交换机主控芯片提供纯净的电源供应,主控芯片采用大尺寸散热器被动散热,不会带来任何噪声。

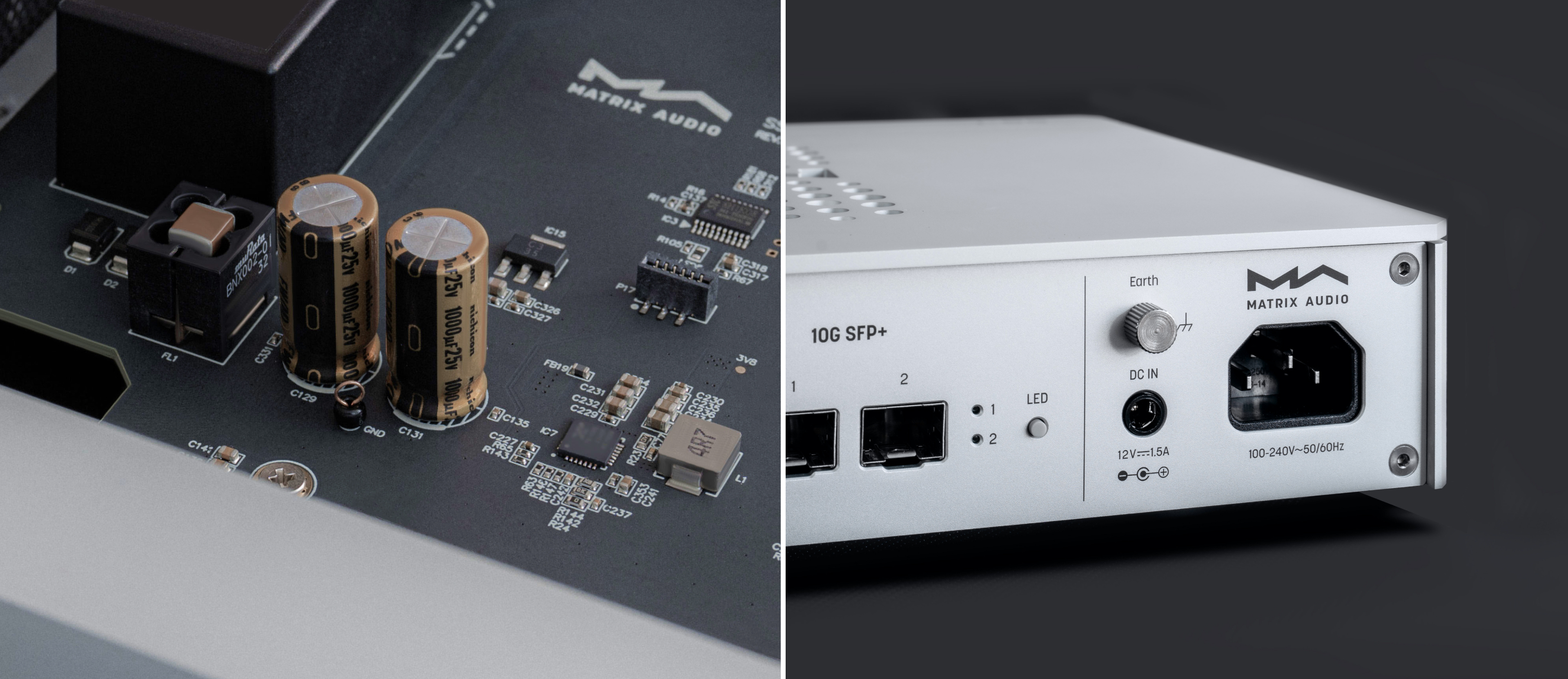

可升级电源 激发性能潜力

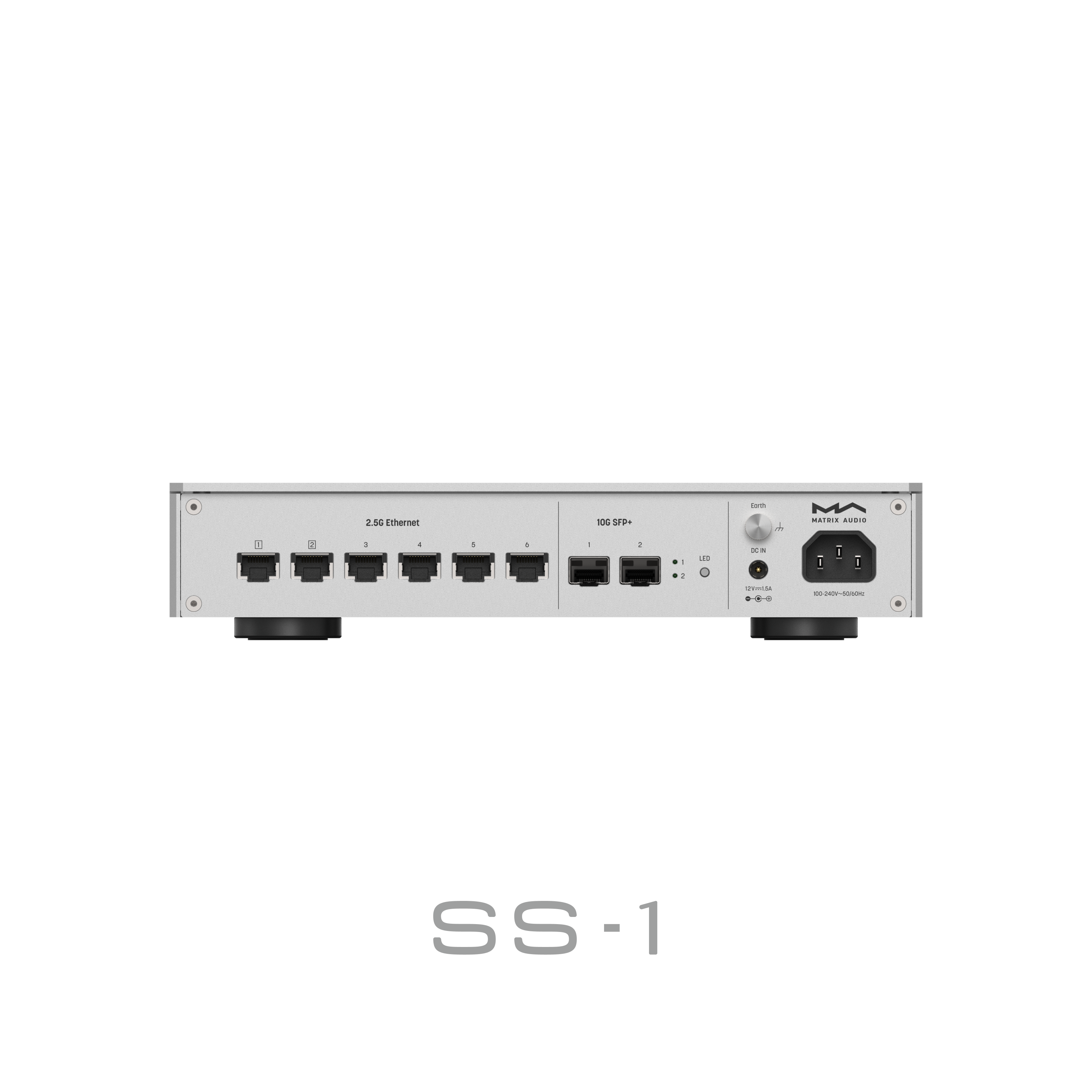

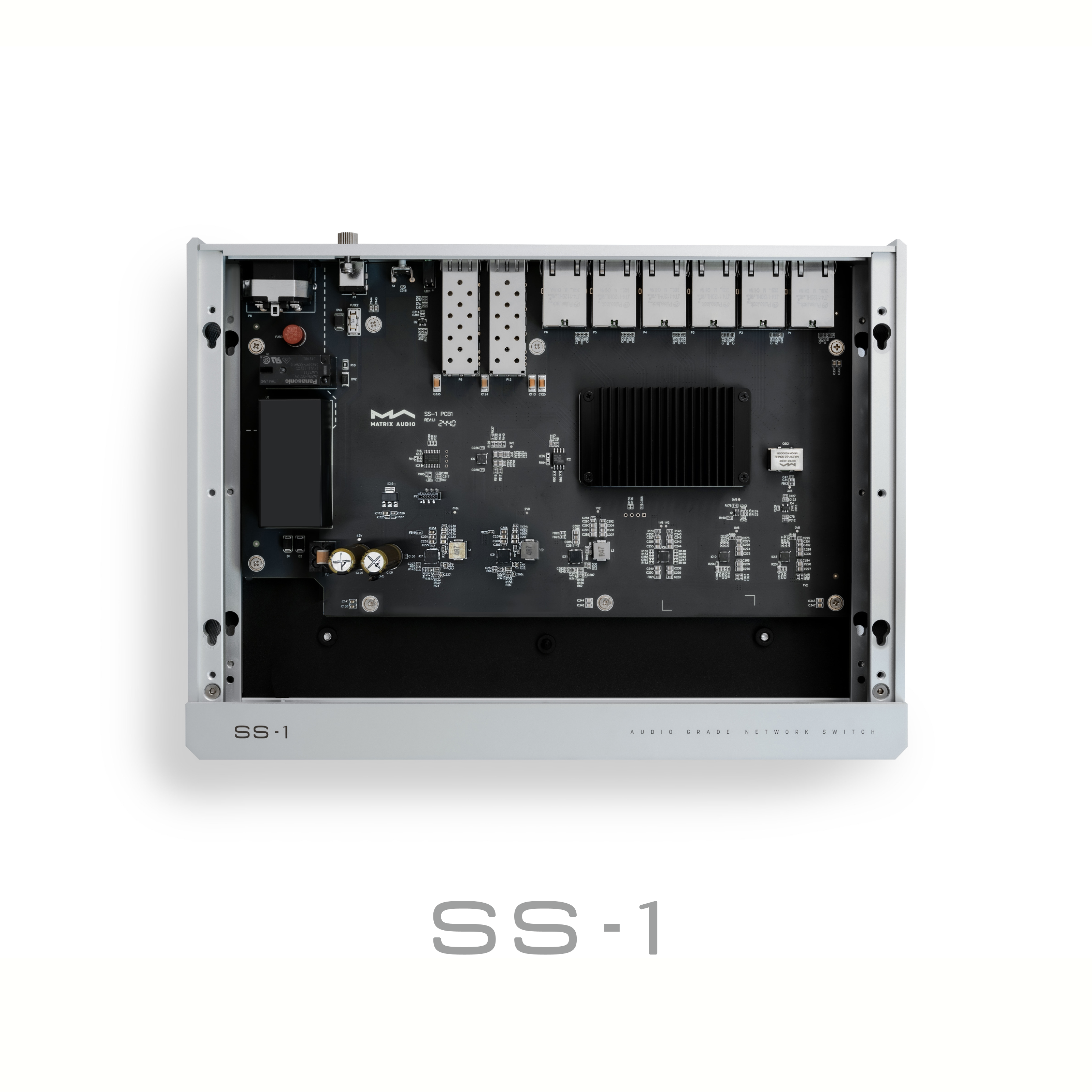

为了保证可升级性,我们为SS-1预留了直流输入接口,可外接线性电源继续挖掘性能潜力,当直流输入接入时,产品内部会自动切断交流入,外部线性电源会通过内部进线噪声滤波器和4路超低噪音LDO全线性电源,直接为飞秒时钟和交换机主控芯片提供纯净的电源供应。

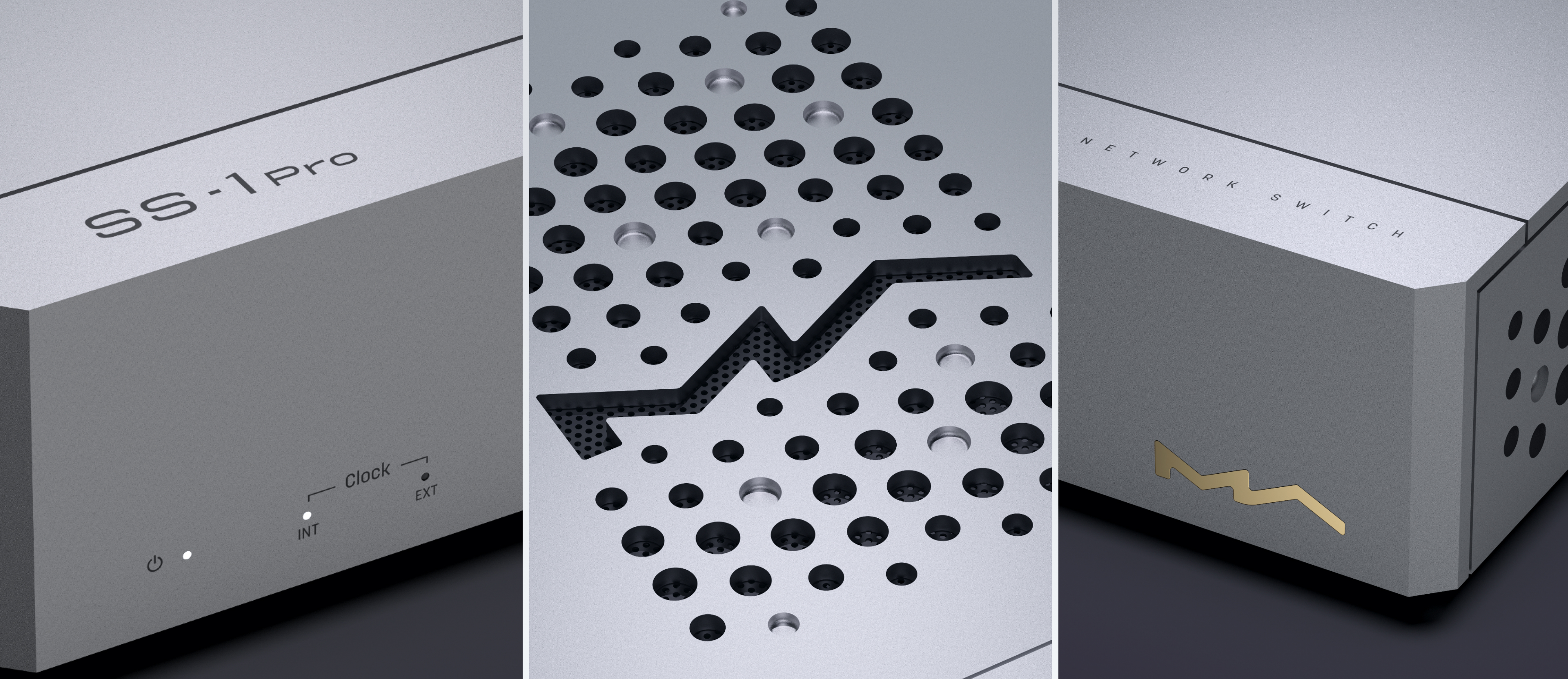

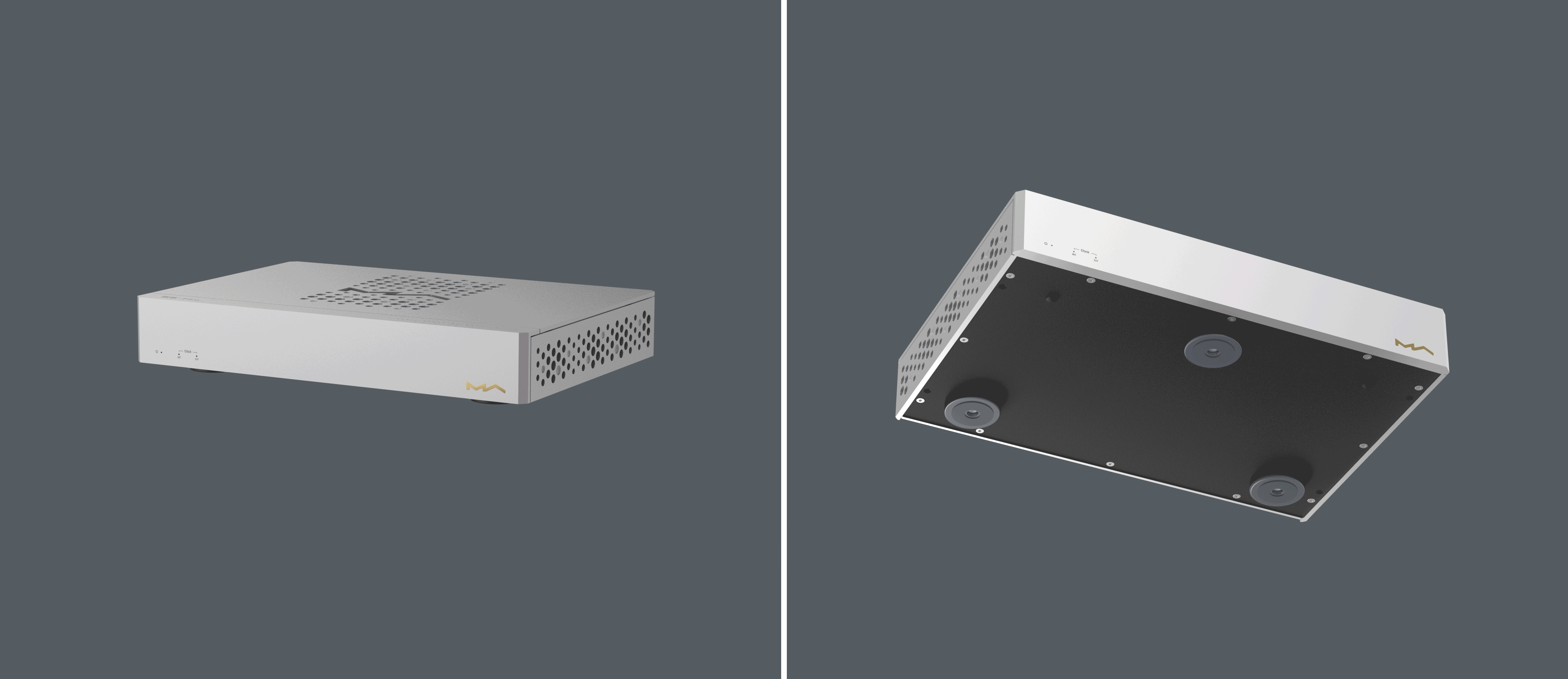

精密壳体设计 可调脚钉孔位

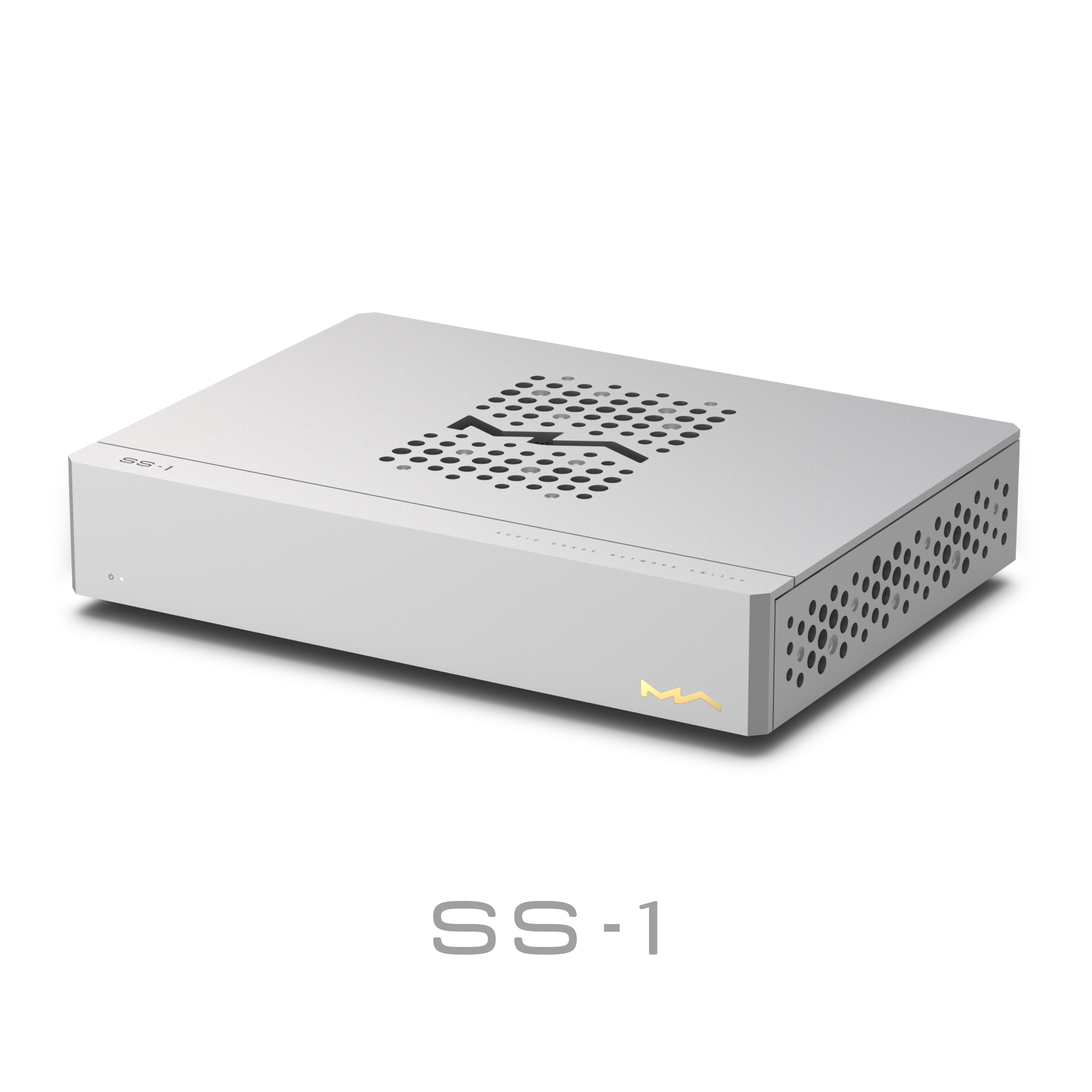

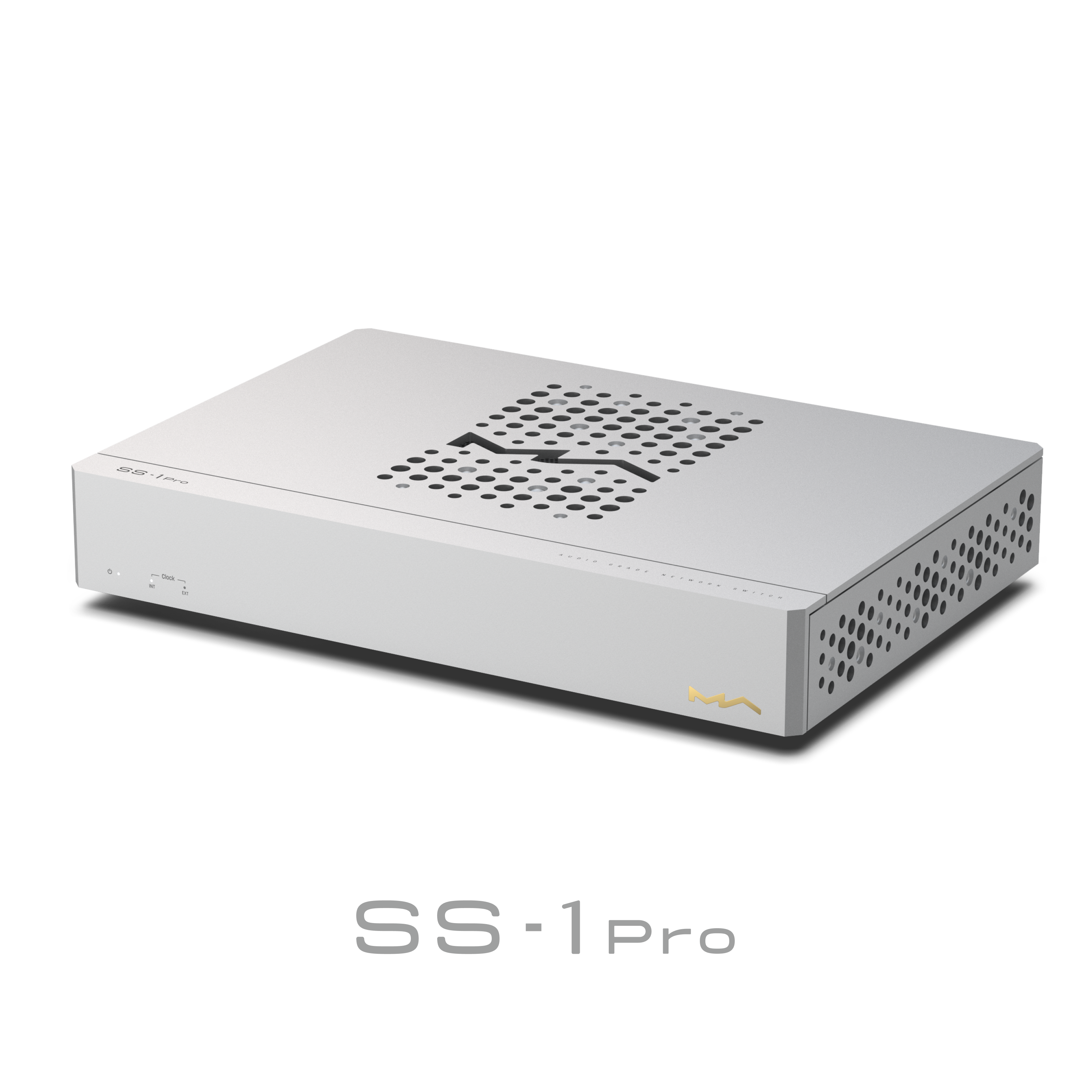

融入矩声全新设计语言的铝合金CNC精密加工外壳、使用强化的钢制底板,坚固沉稳。预留三脚钉和四脚钉孔位,您可根据调声和摆放需求自由调整。
技术规格
网络标准
IEEE 802.3:10BASE-T IEEE 802.3 u:100BASE-X IEEE 802.3 z:1000BASE-T IEEE 802.3 ab:1000BASE-T IEEE 802.3 ae:10G BASE-SR/LR IEEE 802.3 bz:2.5G/5G BASE-T IEEE 802.3 cb:2500BASE-X |
端口

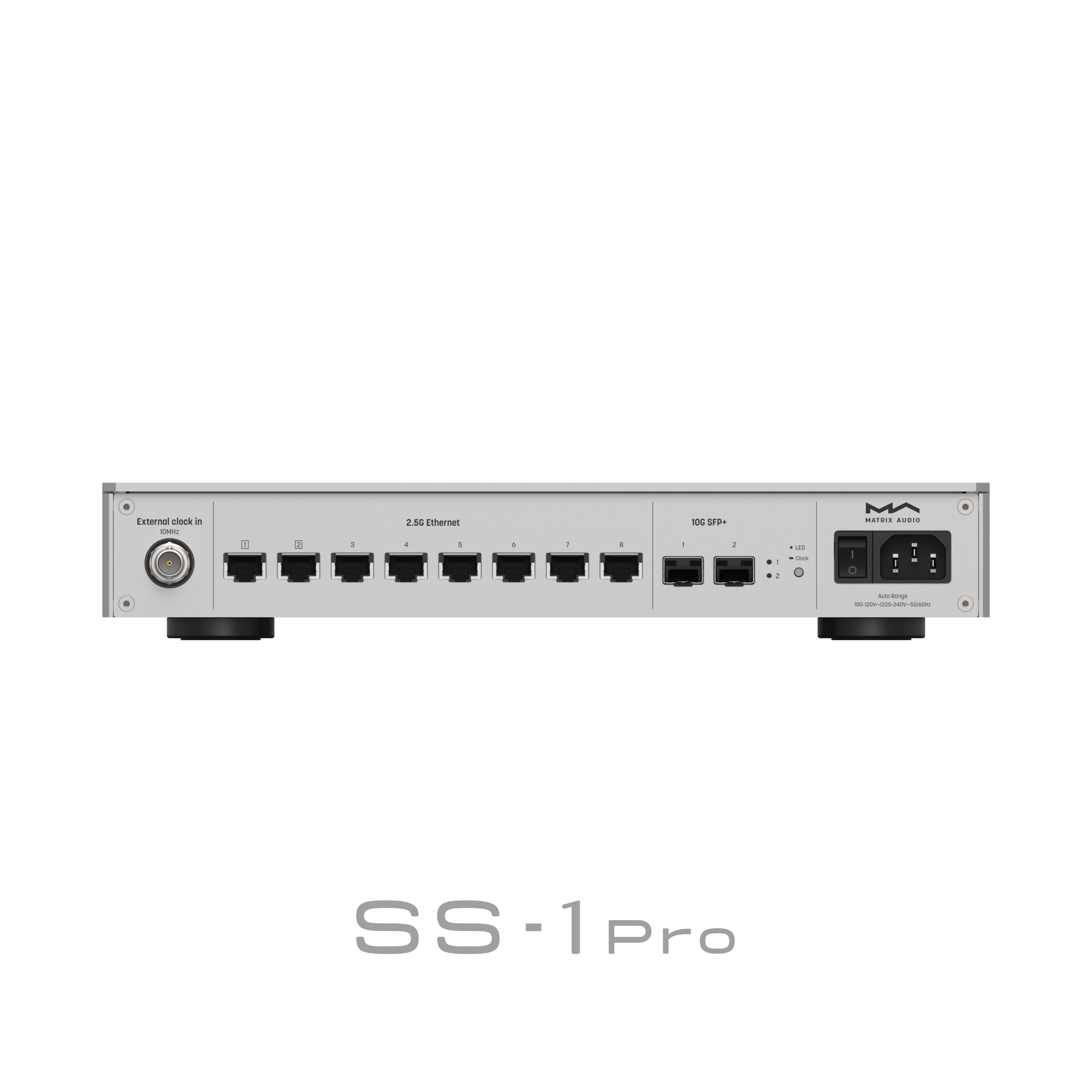

SS-1 Pro | 2x 100Mbps/10Mbps RJ45 6x 2.5Gbps/1Gbps/100Mbps/10Mbps RJ45 2x 10Gbps SFP/SFP+ |

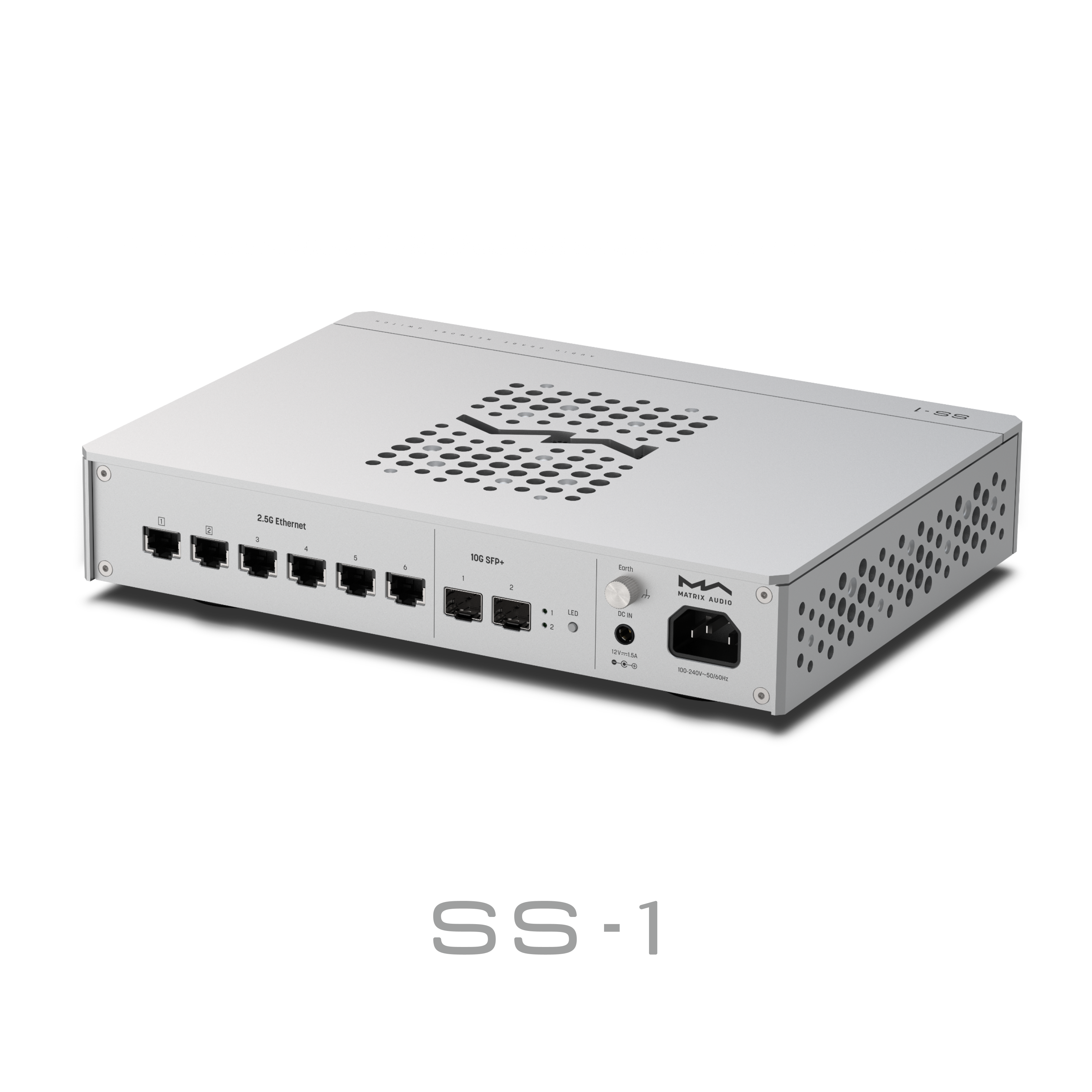

SS-1 | 2x 100Mbps/10Mbps RJ45 4x 2.5Gbps/1Gbps/100Mbps/10Mbps RJ45 2x 10Gbps SFP/SFP+ |
外部时钟输入
| 仅限SS-1 Pro | 10MHz / 50Ω阻抗 / 正弦波或方波输入 |
指示灯
具有1个电源指示灯 | |
具有2个时钟模式指示灯 (仅限SS-1 Pro) | |
每端口具有2个速度/连接/活动指示灯 |
MAC地址深度
16K MAC 地址表深度 |
电源规格
| SS-1 Pro | 交流输入 电源类型:自动电压范围选择线性电源 电源电压:AC 100V-120V 50/60Hz 或 AC 220V-240V 50/60Hz 自动适应 功率:< 15W |
| SS-1 | 交流输入 电源类型:宽电压输入开关电源 电源电压:AC 100V-240V 50/60Hz 功率:< 15W 直流输入 外接电源电压:DC 12V ±10% 外接电源功率:不小于 18W 接口规格:外径5.5mm内径2.1mm 内正外负 |
重量和尺寸
| SS-1 Pro | 重量 尺寸 | 3.4千克(7.50磅) 宽:330 mm(12.99英寸) 深:235 mm(9.25英寸) 高:58.5 mm(2.30英寸) |
| SS-1 | 重量 尺寸 | 2.3千克(5.07磅) 宽:280 mm(11.02英寸) 深:206 mm(8.11英寸) 高:58.5 mm(2.30英寸) |
随机附件
电源线 *1 快速使用指南 *1 保修卡 *1 |
本产品功能及规格更改恕不另行通知
